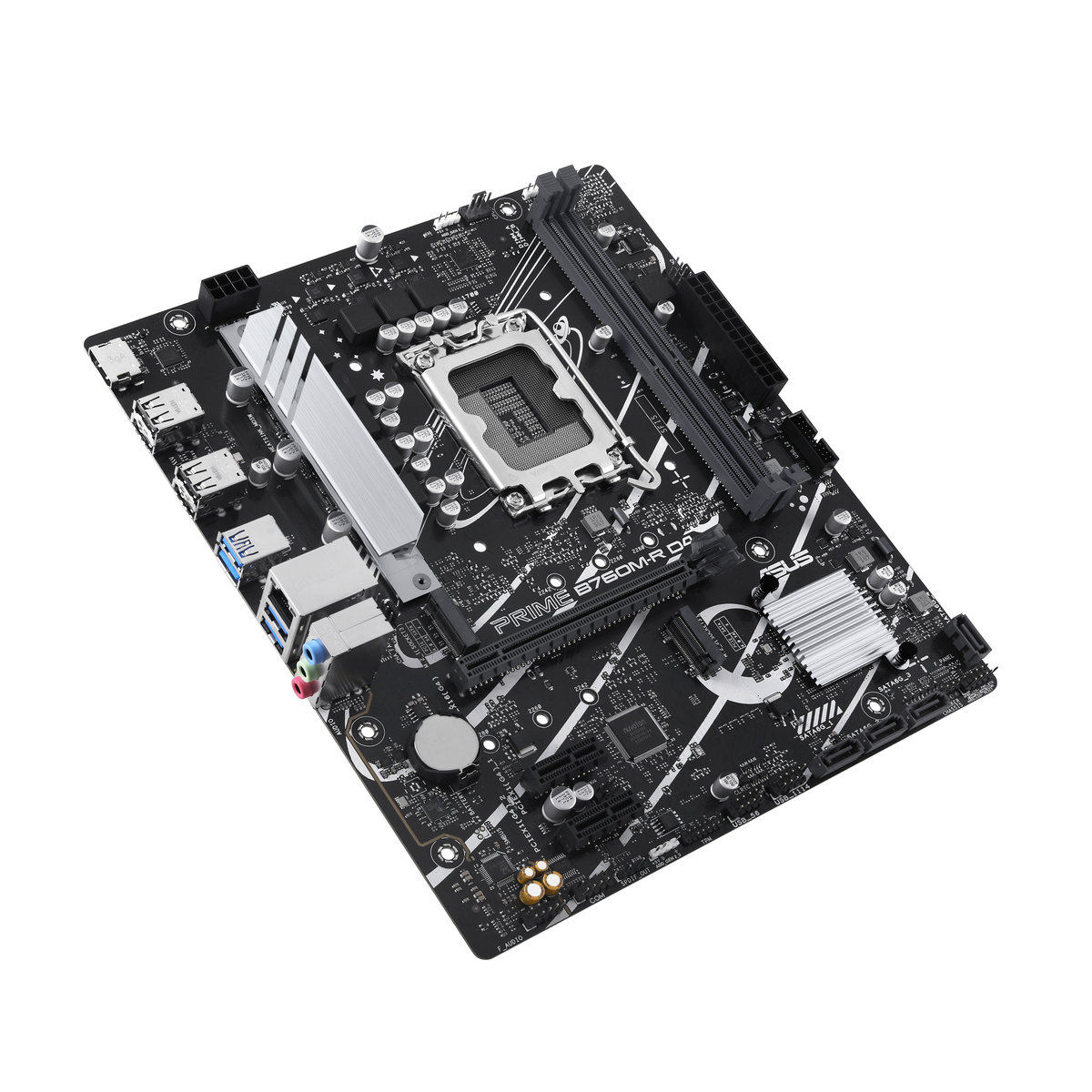

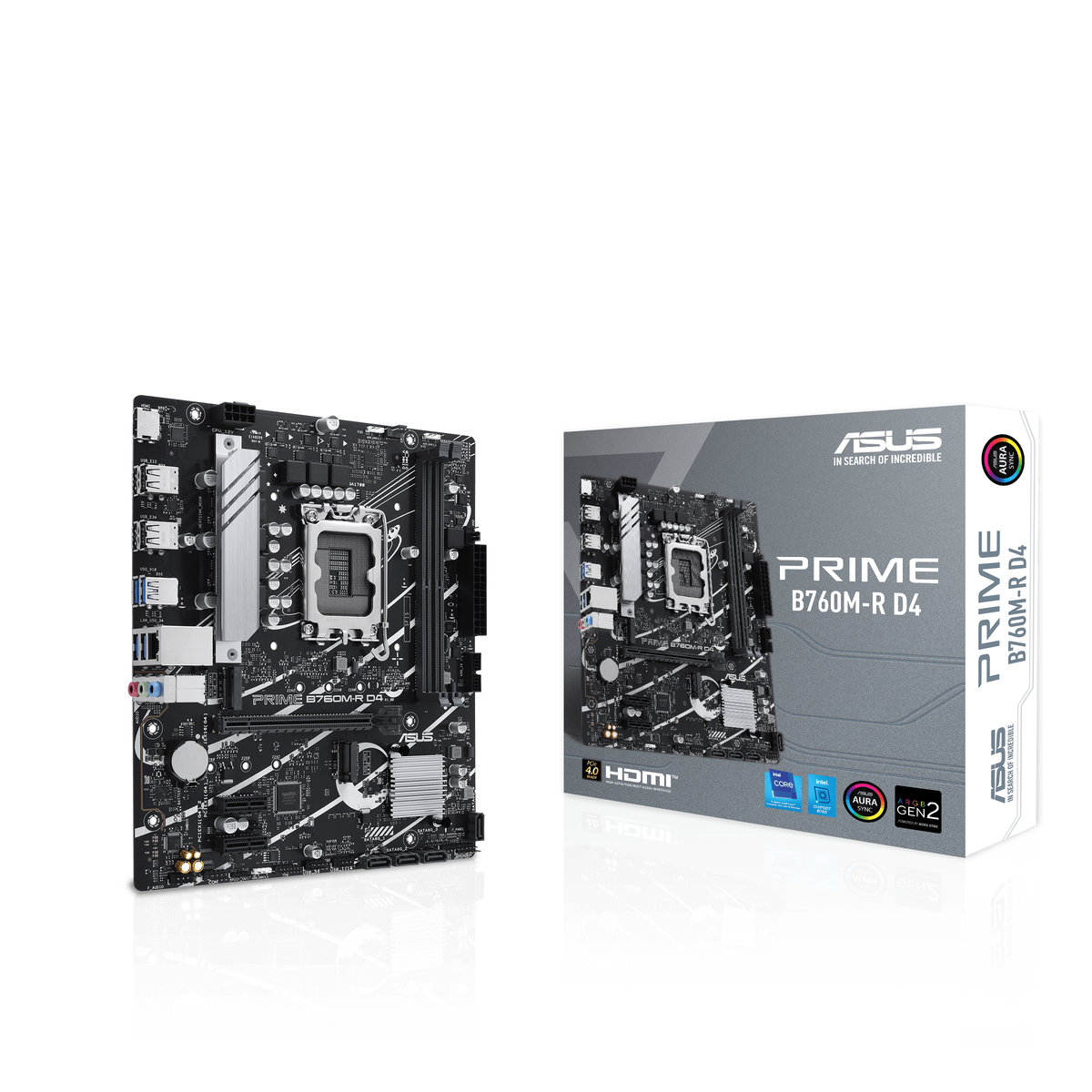

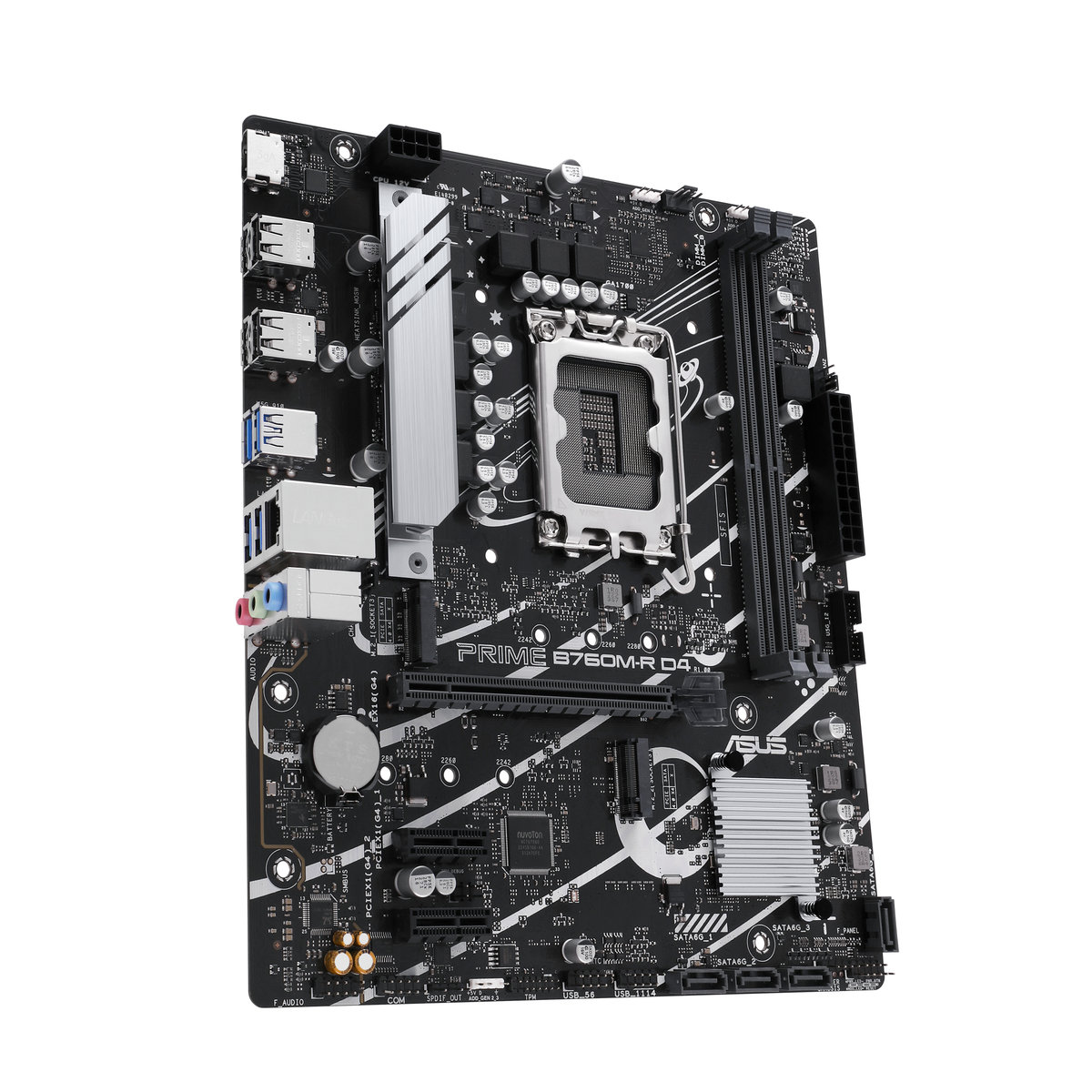

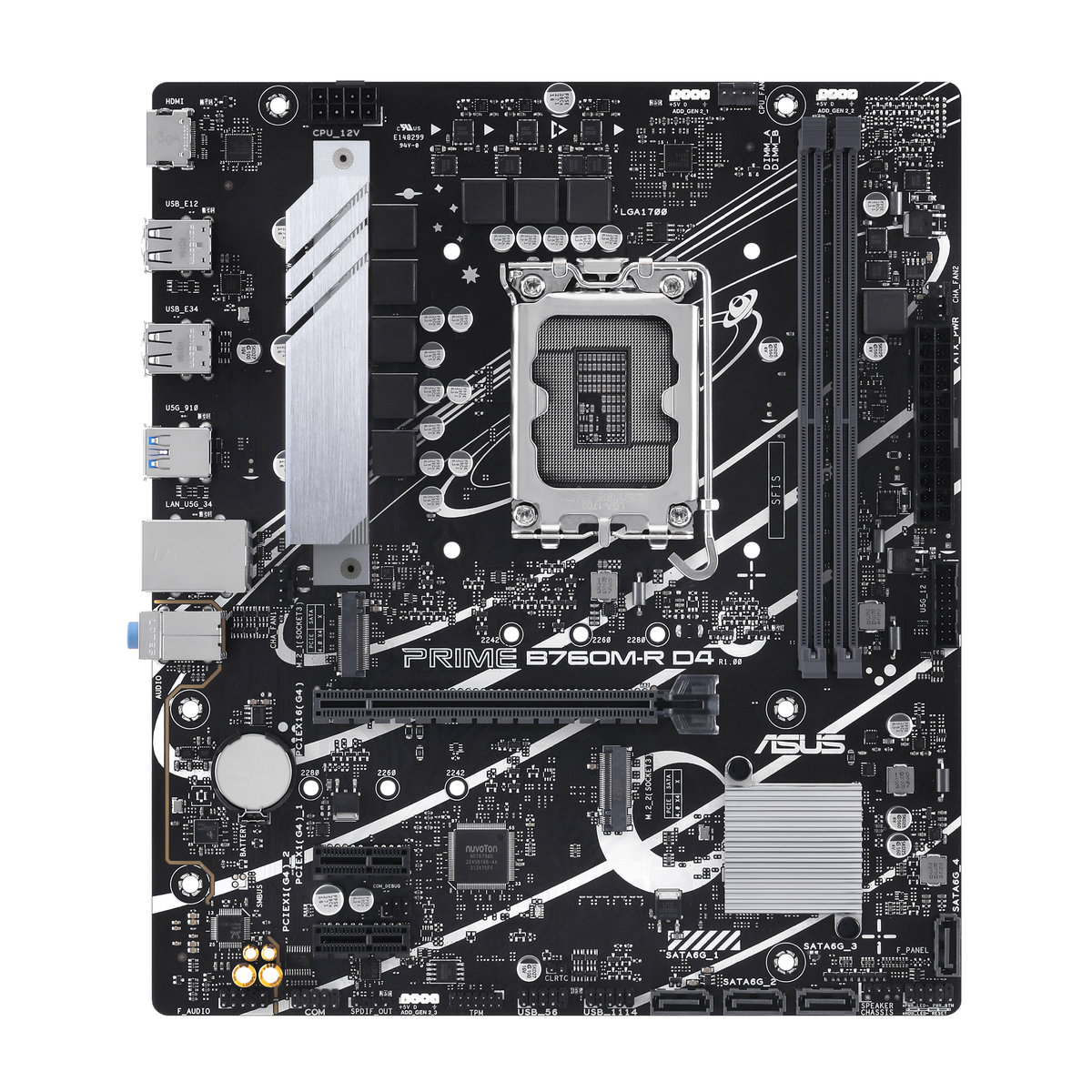

Mainboard ASUS PRO B760M-R D4

ASUS PRIME B760M-R D4, ein Intel® B760 LGA 1700 Micro-ATX Mainboard mit PCIe® 4.0, zwei PCIe® 4.0 M.2 Slots, DDR4, Realtek 2.5Gb Ethernet, HDMI™, SATA 6 Gbps, Front USB 5 Gbps Ports, Aura Sync

Intel® LGA 1700 Sockel: Bereit für Intel® Prozessoren der 14., 13. und 12. Generation Ultraschnelle Konnektivität: PCIe® 4.0, zwei PCIe® 4.0 M.2 Steckplätze, Realtek 2.5Gb Ethernet und Front USB 5 Gbps Unterstützung Umfassende Kühlung: VRM-Kühlkörper, PCH-Kühlkörper, Hybridlüfter-Header und Fan Xpert 2+ Aura Sync RGB-Beleuchtung: Onboard-Adressierbare Gen 2-Header für RGB-LED-Streifen, die sich leicht mit Aura Sync-fähiger Hardware synchronisieren lassen Zwei-Wege-KI-Geräuschunterdrückung: Reduziert Hintergrundgeräusche des Mikrofons und Audioausgangs für kristallklare Kommunikation in Spielen oder Videokonferenzen

B760M-R D4

Die Mainboards der ASUS Prime Serie wurden von Experten entwickelt, um das volle Potenzial der Intel® Core™ Prozessoren der 13. & 14. Generation zu nutzen. Mit einer robusten Stromversorgung, umfassenden Kühllösungen und intelligenten Tuning-Optionen bietet das PRIME B760M-R D4 Nutzern und PC-DIY-Buildern eine Reihe von Leistungsoptimierungen über intuitive Software- und Firmware-Funktionen.

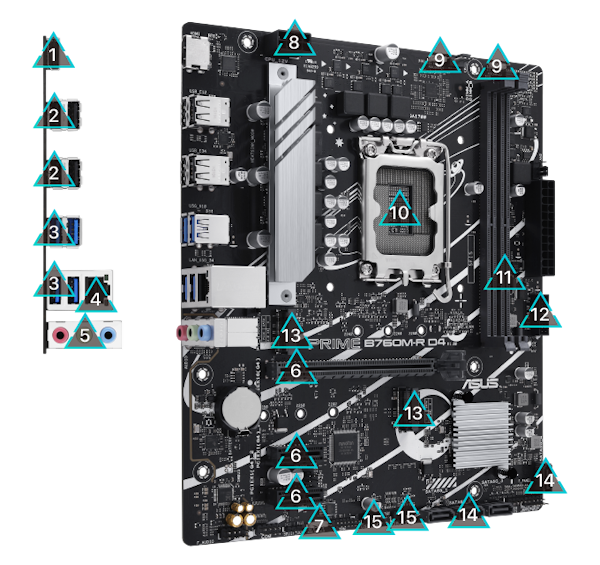

Spezifikation

1 x HDMI™ Anschluss 4 x USB 2.0-Anschlüsse (Typ-A) 4 x USB 5 Gbps-Anschlüsse (Typ-A) Realtek 2.5Gb Ethernet 3 x Audio-BuchsenErweiterungssteckplätze 1 x PCIe® 4.0 x16 Steckplatz 2 x PCIe® 4.0 x1 Steckplätze

1 x Adressierbarer Gen 2 Header 8-poliger ProCool-Anschluss 2 x Adressierbare Gen 2 Header Intel® Sockel LGA1700 für Intel® Core™ 14th & 13th Gen Prozessoren, Intel® Core™ 12th Gen, Pentium® Gold und Celeron® Prozessoren

DDR4-Unterstützung Dual Channel 1 x USB 5 Gbps Header 2 x M.2 Steckplätze M.2_1 Steckplatz (Key M) 2280 (PCIe® 4.0 x4 Modus) M.2_2 Steckplatz (Key M) 2280 (PCIe® 4.0 x4 Modus) 4 x SATA 6 Gb/s-Anschlüsse 2 x USB 2.0-Anschlüsse

  FLEXIBILITÄT

Umfangreiche Steuerungsmöglichkeiten bilden die Grundlage der ASUS Prime Serie. Das Prime B760 Mainboard bietet flexible Tools, mit denen du jeden Aspekt deines Systems optimieren kannst. So kannst du die Leistung perfekt an deine Arbeitsweise anpassen und die Produktivität maximieren.

Intelligente Steuerung

ASUS Intelligent Control macht deinen PC intelligent. Es kümmert sich nicht nur um komplexes Tuning und die dynamische Optimierung wichtiger Aspekte deines Systems, sondern bietet auch intelligent vereinfachte Optionen für PC-Neulinge und umfassendere Funktionen für erfahrene Veteranen.

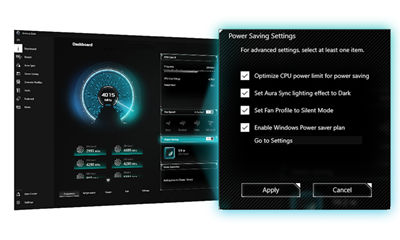

Stromsparen

Allround-Energieeffizienz Die Energiesparfunktion enthält verschiedene Einstellungen, mit denen du den Stromverbrauch optimieren und die Energieeinsparungen maximieren kannst. Du kannst eine CPU-Leistungsbegrenzung aktivieren, die Aura-Beleuchtung verdunkeln und das Lüfterprofil auf einen Energiesparmodus einstellen. Du kannst auch den Energiesparplan, der in Microsoft Windows integriert ist, umschalten.

Allround-Energieeffizienz

Die Energiesparfunktion enthält verschiedene Einstellungen, mit denen du den Stromverbrauch optimieren und die Energieeinsparungen maximieren kannst. Du kannst eine CPU-Leistungsbegrenzung aktivieren, die Aura-Beleuchtung verdunkeln und das Lüfterprofil auf einen Energiesparmodus einstellen. Du kannst auch den Energiesparplan, der in Microsoft Windows integriert ist, umschalten.

Digi+ VRM Steuerung

Präzise digitale Leistungssteuerung Das Digi+ Spannungsreglermodul (VRM) bietet Echtzeitkontrolle über den Spannungsabfall und steuert automatisch die Frequenz und die Energieeffizienzeinstellungen. Außerdem kannst du damit deine CPU für ultimative Stabilität und Leistung optimieren.

Präzise digitale Leistungssteuerung

Das Digi+ Spannungsreglermodul (VRM) bietet Echtzeitkontrolle über den Spannungsabfall und steuert automatisch die Frequenz und die Energieeffizienzeinstellungen. Außerdem kannst du damit deine CPU für ultimative Stabilität und Leistung optimieren.

UEFI BIOS

Das renommierte ASUS UEFI BIOS bietet alles, was du brauchst, um dein System zu konfigurieren, zu optimieren und abzustimmen. Es bietet sowohl intelligent vereinfachte Optionen für PC-Anfänger als auch umfassende Funktionen für erfahrene Veteranen.

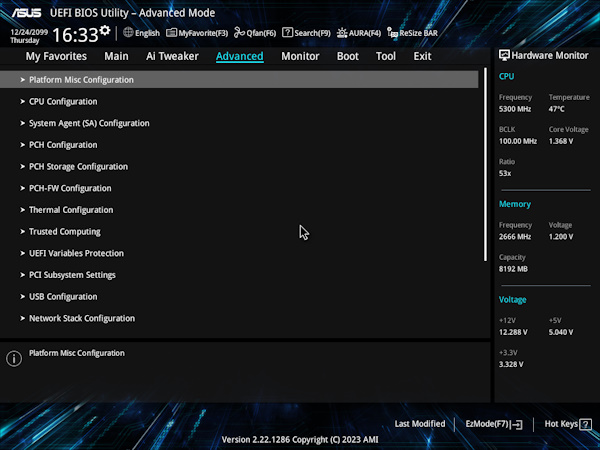

Erweiterter Modus

Fortgeschrittenes Tuning für passionierte Tweaker Ein intuitiver erweiterter Modus, der über das UEFI angeboten wird, lässt dich die volle Kontrolle übernehmen. Eine integrierte Suchfunktion erleichtert das Auffinden von Optionen und verschiedene erweiterte Funktionen ermöglichen es dir, intelligente Anpassungen vorzunehmen, damit du die Leistung genau nach deinen Wünschen einstellen kannst.

Suchfunktion

Finde schnell und einfach die Option oder Einstellung, die du brauchst.

ASUS Benutzerprofil

Übertrage die Konfigurationseinstellungen zwischen verschiedenen BIOS-Versionen oder tausche sie mit Freunden aus.

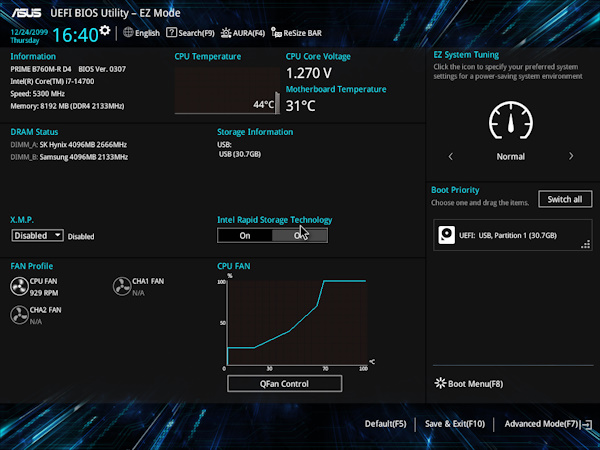

EZ-Modus

Schnelle und einfache Einrichtung Der EZ-Modus zeigt wichtige Einstellungen und Statistiken an und bietet außerdem Assistenten, Drag-and-Drop-Funktionen und die Möglichkeit, wichtige Einstellungen mit einem Klick vorzunehmen – so kannst du dein System im Handumdrehen einrichten.

Intuitive grafische Lüftersteuerung

Die Feinabstimmung einzelner Lüftereinstellungen erfolgt einfach durch Ziehen einer Kurve mit der Maus.

Aura ein/aus Modus (Stealth)

Aktiviere oder deaktiviere die Aura-RGB-Beleuchtung oder jede einzelne LED an Bord, um die Ästhetik zu verbessern.

  KÜHLUNG

Die PRIME B760 Serie ist mit mehreren Onboard-Kühlkörpern und einer Reihe von Hybridlüfter-Headern ausgestattet, um sicherzustellen, dass dein System auch bei hoher Arbeitsbelastung kühl und stabil bleibt.

Kühlkörper

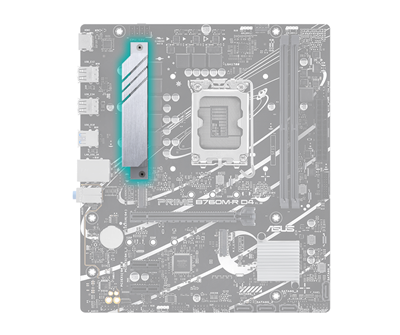

VRM-Kühlkörper und Wärmeleitpad

Der VRM-Kühlkörper und das Wärmeleitpad verbessern die Wärmeübertragung von den MOSFETs und den Einbausteinen für eine bessere Kühlleistung.

Kühler per Design

Die Prime B760 Serie verfügt über umfassende Kühlungssteuerungen, die über die Fan Xpert 2+ Software oder über das UEFI BIOS konfiguriert werden können.

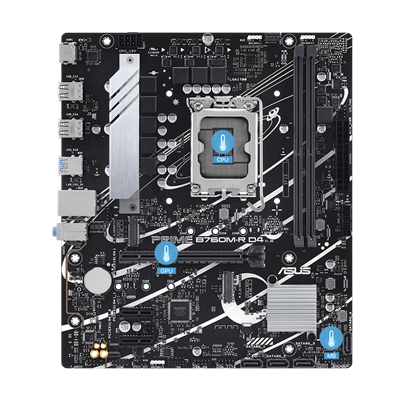

Mehrere Temperaturquellen

Jedem Anschluss kann dynamisch einer von drei Temperatursensoren zugeordnet werden. Mit Fan Xpert 2+ kannst du die Temperatur der unterstützten ASUS-Grafikkarten abbilden, um die Kühlung für GPU- und CPU-intensive Aufgaben zu optimieren.

Jedem Anschluss kann dynamisch einer von drei Temperatursensoren zugeordnet werden. Mit Fan Xpert 2+ kannst du die Temperatur der unterstützten ASUS-Grafikkarten abbilden, um die Kühlung für GPU- und CPU-intensive Aufgaben zu optimieren.

  PERFORMANCE

Die PRIME B760 Serie ist für die hohen Kernzahlen und Bandbreitenanforderungen der 14. & 13. Generation Intel® Core™ Prozessoren ausgelegt. Das ASUS B760 Mainboard bietet alle Grundlagen, um die tägliche Produktivität zu steigern. Dein System ist mit stabiler Leistung, intuitiver Kühlung und flexiblen Datenübertragungsoptionen einsatzbereit.

Robustes Power Design

Eine stabile Stromversorgung ist wichtig, um das letzte Quäntchen Leistung aus den Intel® Prozessoren zu nutzen. Das PRIME B760M-R D4 ist auf die Anforderungen dieser High-Core-CPUs ausgerichtet.

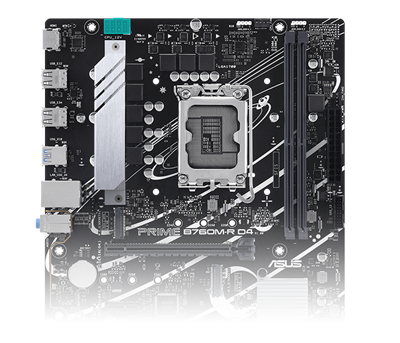

ProCool Anschluss

Proprietäre Anschlüsse ergänzen die Verbindung des Mainboards zum Netzteil mit 8-poligen Anschlüssen, die 12 Volt direkt an die Prozessoren weiterleiten. Jede Buchse ist mit massiven Kontakten ausgestattet, die höhere Stromstärken bewältigen können als Buchsen mit hohlen Kontakten.

Speicher

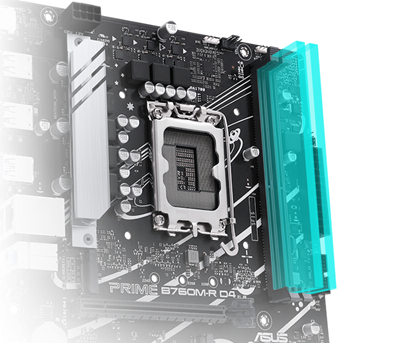

DDR4-Unterstützung

Verbesserungen am Trace-Routing-Design ermöglichen den neuesten Intel® Prozessoren einen verbesserten Zugang zur Speicherbandbreite. Die ASUS-Technologie bildet die Signalpfade des Speichers sorgfältig über verschiedene PCB-Lagen ab, um die Pfaddistanz zu verringern, und fügt Abschirmungszonen hinzu, die das Übersprechen deutlich reduzieren.

Laufwerke

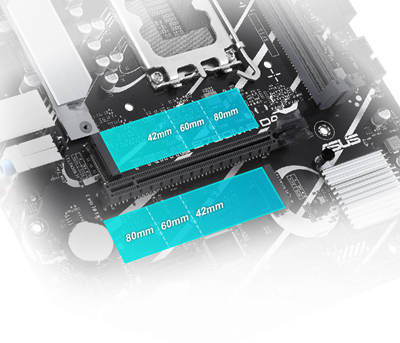

Zwei M.2-Steckplätze (bis zu 64 Gbit/s) Das PRIME B760 Mainboard bietet insgesamt zwei M.2-Steckplätze, die Datenübertragungsgeschwindigkeiten von bis zu 64 Gbit/s über PCIe® 4.0 unterstützen und so schnellere Boot- und Ladezeiten von Betriebssystemen oder Anwendungen ermöglichen. * Die tatsächliche Übertragungsgeschwindigkeit ist niedriger als die theoretische Höchstgeschwindigkeit.

Konnektivität

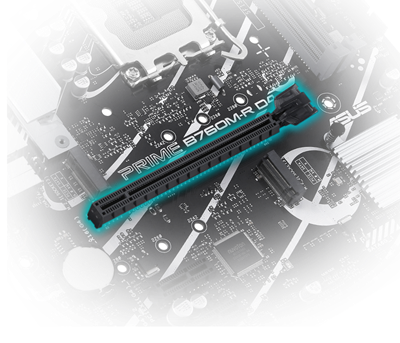

PCIe® 4.0 Steckplatz

Das PRIME B760 Mainboard wurde speziell für die 14., 13. und 12. Generation Intel® CPUs entwickelt und bietet PCIe® 4.0-Konnektivität für die neuesten GPUs.

Realtek 2,5 Gb Ethernet

Realtek 2,5 Gb Ethernet reduziert den CPU-Overhead und bietet einen außergewöhnlich hohen TCP- und UDP-Durchsatz für schnellere und reibungslosere Datenübertragungen. Geringere CPU-Belastung  Hoher TCP- und UDP-Durchsatz

LANGuard

ASUS LANGuard ist eine Netzwerkschutzfunktion auf Hardwareebene, die eine fortschrittliche Signalkopplungstechnologie und hochwertige oberflächenmontierte Anti-EMI-Kondensatoren integriert, um den Durchsatz zu verbessern und eine zuverlässigere Verbindung zu gewährleisten.

  INDIVIDUALISIERUNG

Die Prime B760 Serie fügt die feinen Details hinzu, die jedes Erlebnis verbessern, von exklusiven Codecs, die für eine erstklassige Audioqualität sorgen, bis hin zu intuitiven RGB-Beleuchtungssteuerungen, mit denen du dein System individuell anpassen kannst, um einen ganz persönlichen Look zu schaffen.

Hervorragendes Audio

Kombinierte Onboard-Funktionen liefern erstklassigen Klang Intelligentes Design und hochwertige Hardware sorgen für eine Audioqualität, wie du sie noch nie erlebt hast.

Audio-Abschirmung

Die Audioabschirmung sorgt für eine präzise Analog/Digital-Trennung und eine stark reduzierte multilaterale Interferenz.

Dedizierte Audio PCB Lagen

Getrennte Layer für die linke und rechte Spur sorgen dafür, dass beide Kanäle die gleiche Qualität liefern.

Premium-Audiokondensatoren

Bietet einen warmen, natürlichen und realistischen Klang mit außergewöhnlicher Klarheit und Wiedergabetreue.

Personalisierung

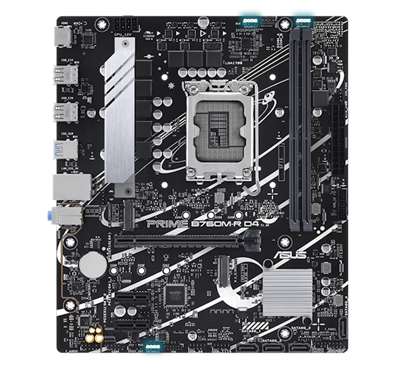

Aura Sync

Outshine the Competition Ein gut abgestimmtes Enthusiasten-System verdient eine passende Ästhetik. ASUS Aura bietet eine vollständige RGB-Beleuchtungssteuerung mit einer Vielzahl von Voreinstellungen für die integrierten RGB-LEDs sowie für Strips und Geräte, die an die Onboard-RGB-Header angeschlossen sind – und das alles kann mit einem ständig wachsenden Portfolio an Aura-fähiger Hardware synchronisiert werden.

Statisch

Atmen

Stroboskopieren

Regenbogen

Farbkreislauf

Sternennacht

Musik Effekt

Smart

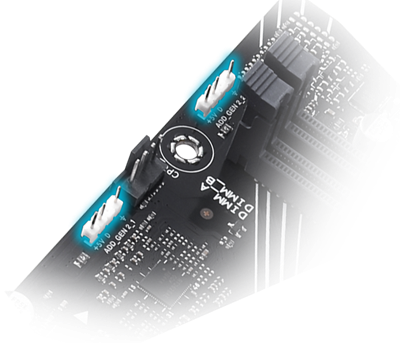

Adressierbare Gen 2 Header

Drei adressierbare Gen 2-Header können die Anzahl der LEDs auf adressierbaren RGB-Geräten der zweiten Generation erkennen, so dass die Software automatisch Lichteffekte auf bestimmte Geräte abstimmen kann. Die neuen Header sind außerdem abwärtskompatibel mit bestehenden Aura-RGB-Geräten.

TWO-WAY AI-NOISE-CANCELATION

Dieses Dienstprogramm nutzt eine umfangreiche Deep-Learning-Datenbank, um Hintergrundgeräusche aus dem Mikrofon und eingehende Audiosignale zu reduzieren und gleichzeitig die Stimme zu erhalten. Dadurch werden störende Tastaturgeräusche, Mausklicks und andere Umgebungsgeräusche entfernt, sodass du beim Spielen oder Telefonieren kristallklar hören und gehört werden kannst.

500M Deep-Learning Datenbank

Audio Eingabe/Ausgabe

Hoch Klangtreue

Minimal Auswirkungen auf die Leistung

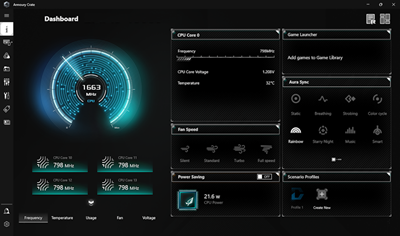

Armoury Crate

Innerhalb einer einzigen intuitiven Benutzeroberfläche bietet die Armoury Crate leicht anpassbare Aura Sync RGB-Einstellungen für jedes kompatible Gerät in deinem Arsenal sowie Steuerelemente für eine ständig wachsende Familie von ASUS-Produkten, einschließlich Tastatur- und Mauseinstellungen. Armoury Crate integriert außerdem eine Produktregistrierung und einen Newsfeed, damit du keine Updates verpasst, die für die ASUS-Community interessant sind.

Dashboard

DIY Freundlich

Q-LED Core

Die Q-LED Core-Anzeige erzeugt während des Selbsttests beim Einschalten (POST) Lichtmuster, die den Nutzern bei der Fehlersuche helfen können.

Kein DRAM erkannt

Schnelles Blinken 4 Hz (0,25s)

Keine Grafikkarte erkannt

Langsames Blinken 1/2 Hz (2s)

Kein Boot-Laufwerk erkannt

Sehr langsames Blinken 1/8 Hz (8s)

Installation abgeschlossen

Dauerhaftes Leuchten

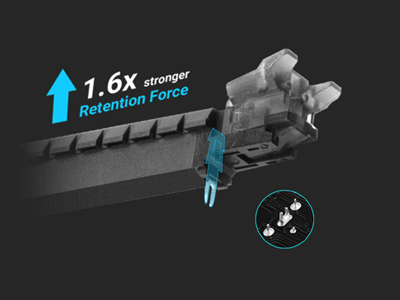

SafeSlot Core

SafeSlot Core ist der ASUS-exklusive PCIe® Steckplatz. Mit seinem verstärkten Design, das mit einem speziellen Haken auf dem Mainboard verankert ist, bietet Safeslot Core einen 1,6-fach stärkeren Halt und eine 1,3-fach höhere Scherfestigkeit als herkömmliche Erweiterungssteckplätze.

Überspannungsschutz

Erstklassiges Schaltungsdesign zum Schutz der Stromversorgung Ein exklusives Schaltungsdesign mit eingebauten Spannungsreglern, die dein Mainboard vor Schäden durch unerwartet hohe Spannungen von instabilen oder minderwertigen Netzteilen schützen.

Anschlussblende aus Edelstahl

3-fache Korrosionsbeständigkeit für längere Haltbarkeit Korrosionsbeständige Blende aus Edelstahl für die rückseitigen Anschlüsse aus rostfreiem Stahl, die mit Chromoxid beschichtet sind, haben eine dreimal so lange Lebensdauer wie herkömmliche Blenden.

1000+Kompatible Geräte und Komponenten

Die Prime 700 Serie bietet eine hervorragende Kompatibilität mit tausenden von Komponenten und Speicherunterstützungsliste zeigt die Speicherkompatibilität an, so dass du mehr Auswahl hast, um deinen PC sorgenfrei zu bauen.

8000+Validierungsstunden

Jedes ASUS-Mainboard wird mehr als 8.000 Stunden lang strengen Tests unterzogen, darunter Burn-In-, Umwelt-, Kompatibilitäts-, Software- und Sicherheitstests, um seine Haltbarkeit zu gewährleisten. Die Zuverlässigkeit von ASUS übertrifft die Industriestandards und stellt sicher, dass jede Komponente so konzipiert ist, dass sie in unterschiedlichen Umgebungen einwandfrei funktioniert.

Temperatur- und Feuchtigkeitstests

Sorgt dafür, dass die Komponenten extremen Bedingungen standhalten.

Thermische Messtests

Sorgt dafür, dass das System auch unter schwersten Lasten kühl und stabil bleibt.

Einstecktests

Jeder Anschluss und jede Verbindung durchläuft mehrere Installationszyklen.

Aging-Tests

Ein Aging-Test von bis zu 48 Stunden garantiert Zuverlässigkeit.

Stromverbrauchstests

Geprüft auf Energieeffizienz der Spitzenklasse.

Temperatur- und DC-Margentests

Stellt sicher, dass die Hauptplatine in der Lage ist, temperaturbedingte Spannungsschwankungen zu verkraften.

Thermoschock-Tests

Stellt sicher, dass es Temperaturschwankungen während des Transports übersteht.

Schocktests ohne Betrieb

Gefertigt, um Stößen zu widerstehen, die beim Transport auftreten können.

Burn-in-Tests

Jede Komponente wird überprüft, um einen einwandfreien Betrieb zu gewährleisten.

Installationstests

Die Platzierung der Stecker wird doppelt geprüft, um eine problemlose Installation zu gewährleisten.

Falltests

Falltests aus verschiedenen Höhen sorgen für Langlebigkeit.

Salz- und Sprühtests

Geprüft auf Zuverlässigkeit der Anschlüsse und Ausgänge, verlängerte Lebensdauer und Rostbeständigkeit.
