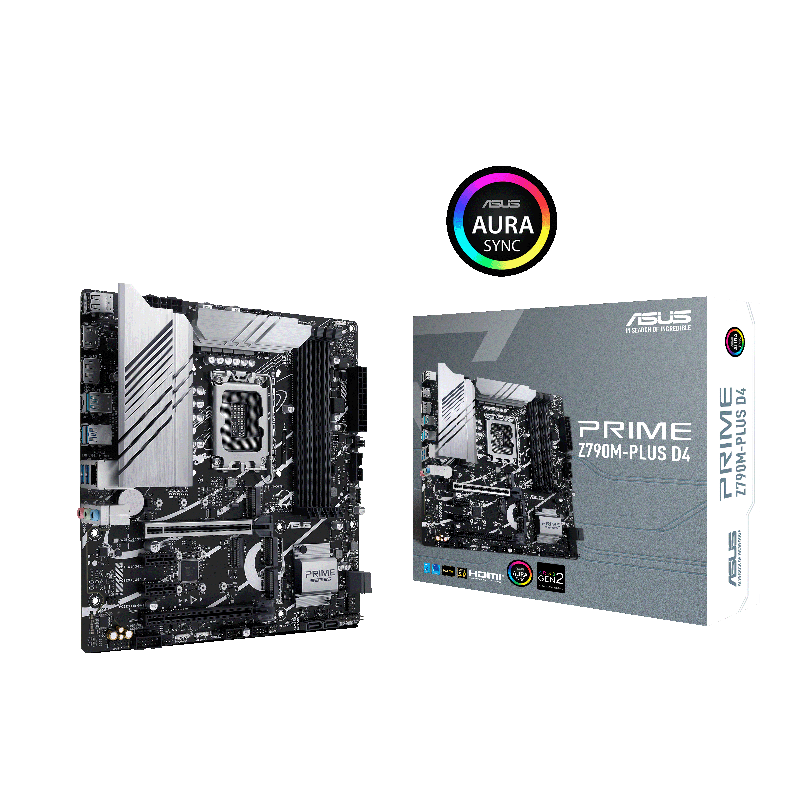

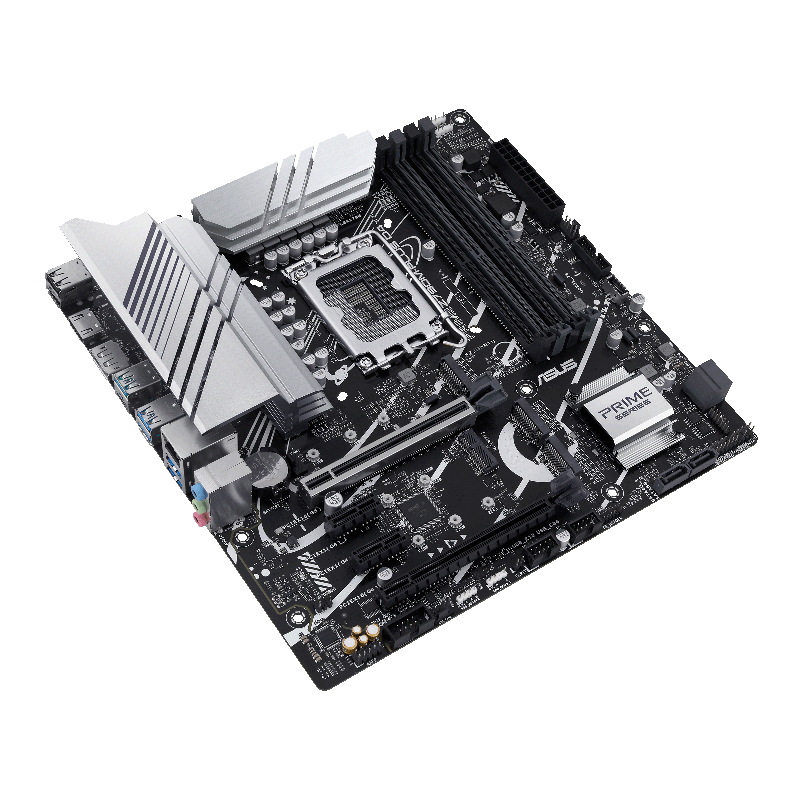

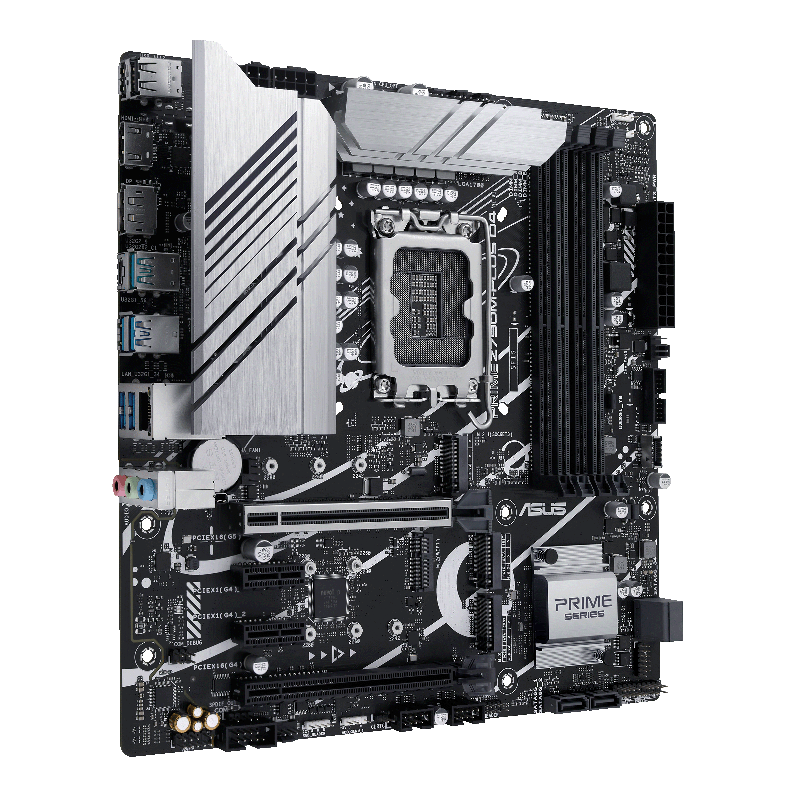

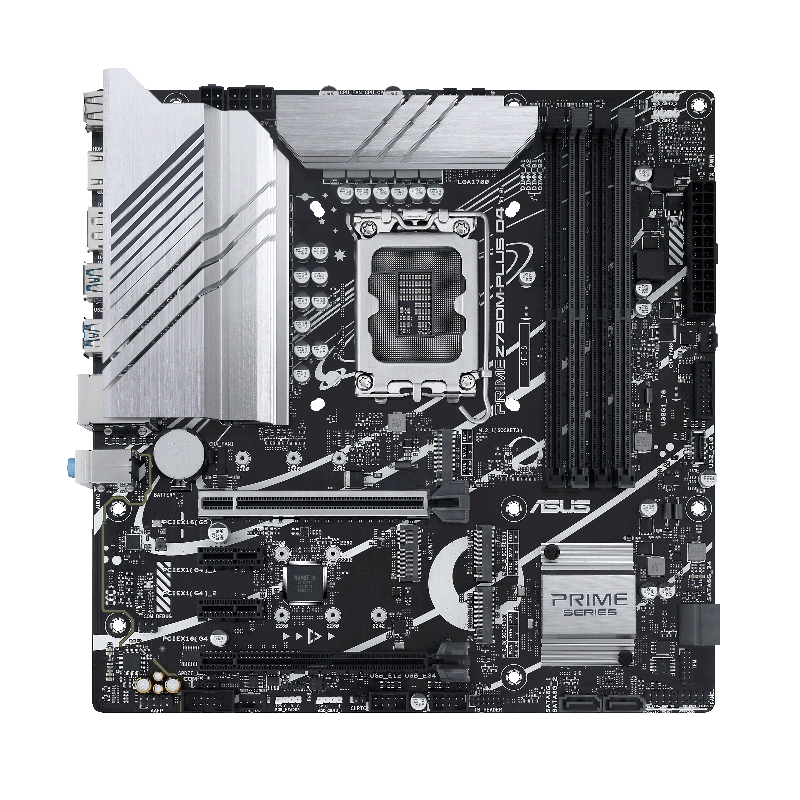

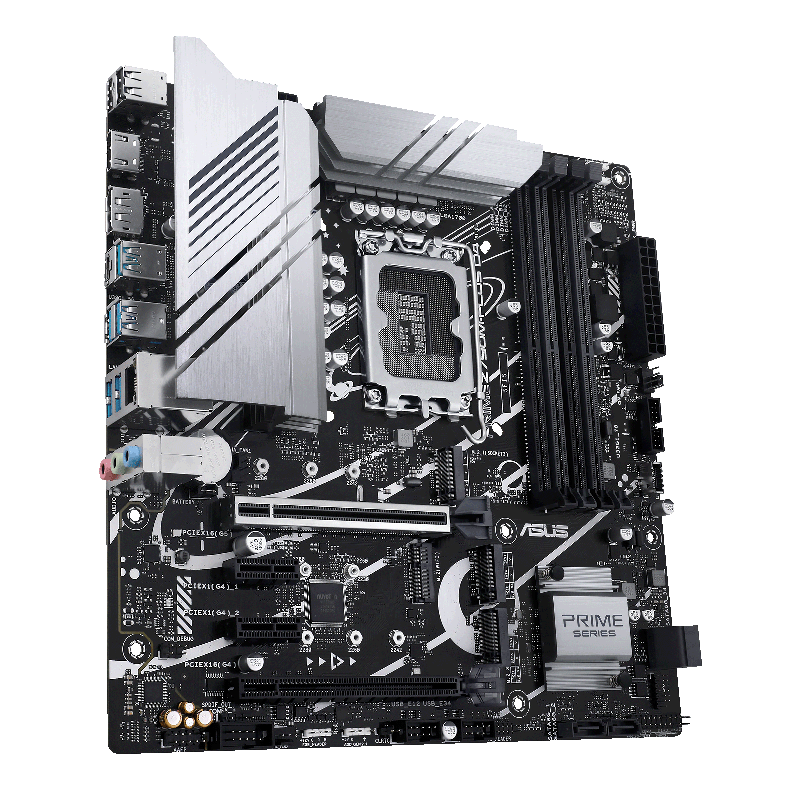

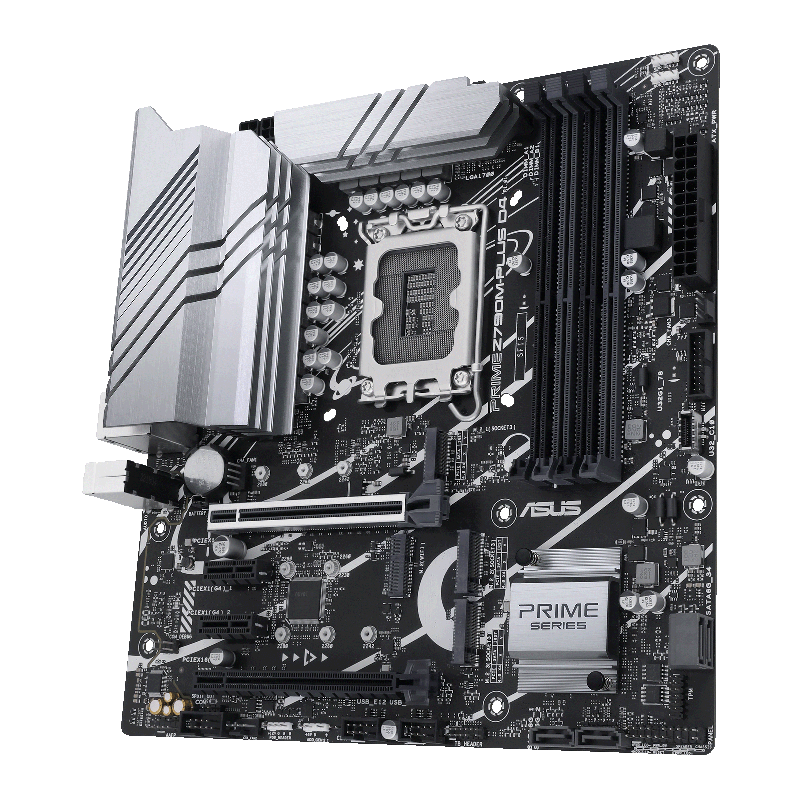

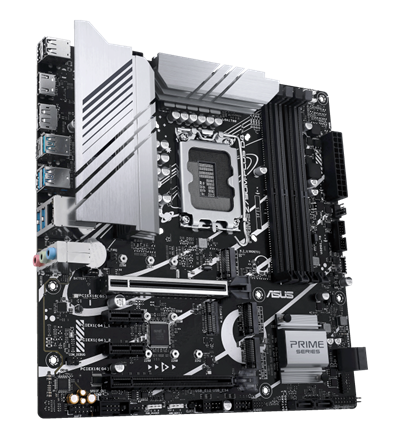

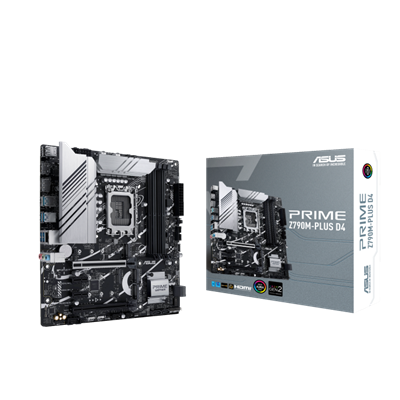

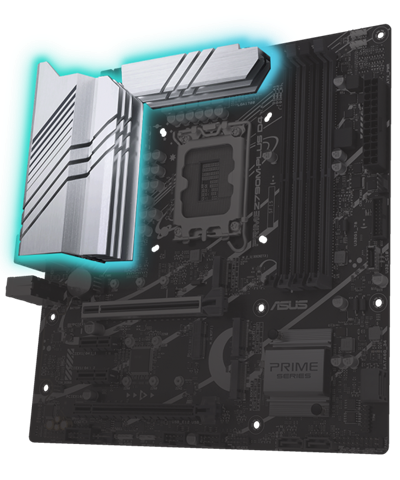

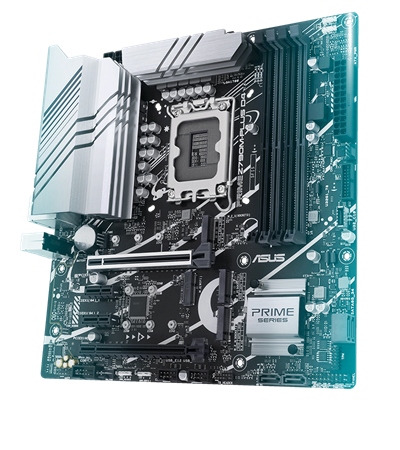

Mainboard ASUS PRIME Z790M-PLUS D4 (Intel,1700,DDR4,mATX)

ASUS Prime Z790M-PLUS D4, ein Intel Z790 LGA 1700 mATX-Mainboard mit PCIe® 5.0, drei M.2-Steckplätzen, 10+1 DrMOS, DDR4, Intel® 1 Gb LAN, HDMI®, DP, USB 3.2 Gen 2x2 Typ-C®, Front USB 3.2 Gen 1 Typ-C®, Thunderbolt™ (USB4®) Unterstützung, Aura Sync

Intel® LGA 1700 Sockel: Bereit für Intel® Prozessoren der 12. und 13. Generation Verbesserte Stromversorgung: 10+1 DrMOS, 6-Lagen-Leiterplatte, ProCool-Anschlüsse, Alu-Drosseln und langlebige Kondensatoren für eine stabile Leistungsabgabe Konnektivität der nächsten Generation: PCIe® 5.0, Intel® 1 Gb Ethernet, USB 3.2 Gen2x2 Typ-C®, Frontpanel USB 3.2 Gen 1 Typ-C®, Thunderbolt™ (USB4®) Header Unterstützung ASUS OptiMem II: Präzise Leiterbahnführung und Durchkontaktierungen sowie Optimierungen der Masseschichten zur Wahrung der Signalintegrität für verbessertes Overclocking des Speichers Umfassende Kühlung: Große VRM-Kühlkörper, PCH-Kühlkörper, Hybridlüfter-Header und Fan Xpert 4 mit AI Cooling II

Z790M-PLUS D4

Die Mainboards der ASUS Prime Serie wurden von Experten entwickelt, um das volle Potenzial der Intel® Core™ Prozessoren der 13. Generation zu nutzen. Mit einer robusten Stromversorgung, umfassenden Kühllösungen und intelligenten Tuning-Optionen bietet das PRIME Z790M-PLUS D4 Nutzern und PC-DIY-Buildern eine Reihe von Leistungsoptimierungen über intuitive Software- und Firmware-Funktionen.

10 + 1 Power Stages (50A) mit vergrößerten Kühlkörpern

Gen 5 Steckplatz für eine Grafikkarte

DDR4-Unterstützung

USB 3.2 Gen 2x2 Typ-C® & Thunderbolt (USB4®) Unterstützung

1,0 Gb Ethernet

Intelligente Steuerung

Al Cooling II

Individualisierung

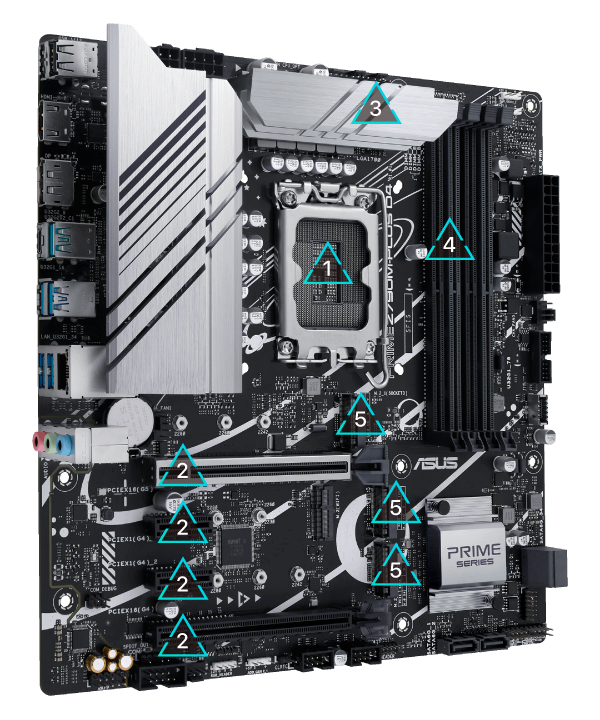

Performance

Intel® Sockel LGA1700 für Intel® Core™ Prozessoren der 13. Generation & Intel® Core™, Pentium® Gold und Celeron® Prozessoren der 12. Generation Erweiterungssteckplätze 1 x PCIe 5.0 x16 SafeSlot Core+ 1 x PCIe 4.0 x16 2 x PCIe 4.0 x1 10+1 DrMOS

4 x DIMM DDR4 5333(OC) Dual Channel OptiMem II 3 x M.2 Steckplätze 1 x M.2 2280 (PCIe 4.0 x4 Modus) 1 x M.2 2280 (PCIe 4.0 x4 Modus) 1 x M.2 2280 (PCIe 4.0 x4 & SATA Modi)

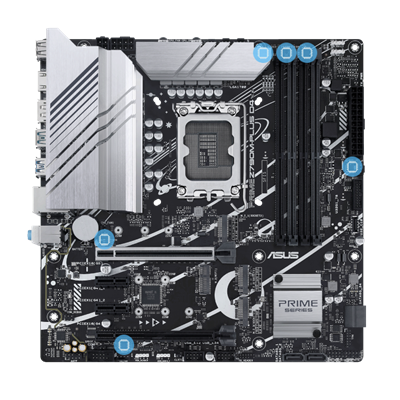

Kühlung

CPU-Lüfteranschlüsse VRM-Kühlkörper CHA-Lüfteranschluss AIO-Pumpen-Anschluss

CHA-Lüfteranschluss Chipsatz-Kühlkörper CHA-Lüfteranschluss

Personalisierung

2 x Adressierbare Gen 2 Header 1 x Aura RGB Anschluss

1 x Adressierbarer Gen 2 Header

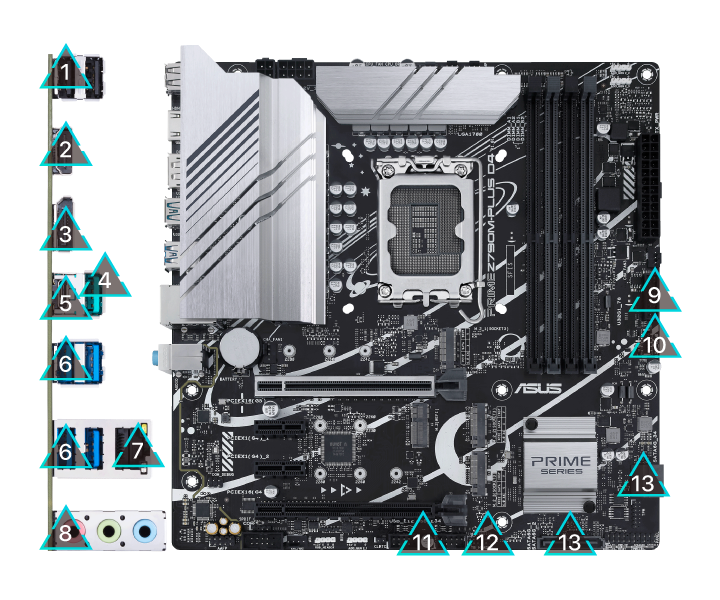

Konnektivität

2 x USB 2.0-Anschlüsse (Typ-A) HDMI® DisplayPort 1 x USB 3.2 Gen 2-Anschluss (Typ-A) 1 x USB 3.2 Gen 2x2 Typ-C®

4 x USB 3.2 Gen 1 Anschlüsse(4 x Typ-A) Intel® 1Gb Ethernet 3 x Audio-Buchsen 1 x USB 3.2 Gen 1 Anschluss 1 x USB 3.2 Gen 1 Typ-C® Anschluss

2 x USB 2.0-Anschlüsse Thunderbolt™ (USB4®) Header 4 x SATA 6Gb/s

  FLEXIBILITÄT

Umfangreiche Steuerungsmöglichkeiten bilden die Grundlage der ASUS Prime Serie. Das PRIME Z790M-PLUS D4 Mainboard bietet flexible Tools, mit denen du jeden Aspekt deines Systems optimieren und die Leistung perfekt an deine Arbeitsweise anpassen kannst, um die Produktivität zu maximieren.

Intelligente Steuerung

ASUS Intelligent Control macht deinen PC intelligent. Es kümmert sich nicht nur um komplexes Tuning und die dynamische Optimierung wichtiger Aspekte deines Systems, sondern bietet auch intelligent vereinfachte Optionen für PC-Neulinge und umfassendere Funktionen für erfahrene Veteranen.

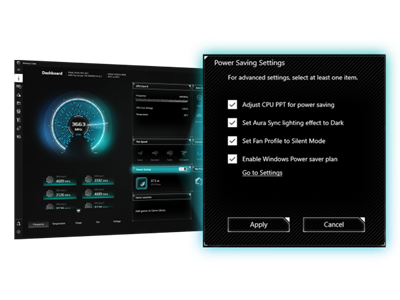

Stromsparen

Allround-EnergieeffizienzDie Energiesparfunktion enthält verschiedene Einstellungen, mit denen du den Stromverbrauch optimieren und die Energieeinsparungen maximieren kannst. Du kannst eine CPU-Leistungsbegrenzung aktivieren, die Aura-Beleuchtung verdunkeln und das Lüfterprofil auf einen Energiesparmodus einstellen. Du kannst auch den Energiesparplan, der in Microsoft Windows integriert ist, umschalten.

Allround-Energieeffizienz

Die Energiesparfunktion enthält verschiedene Einstellungen, mit denen du den Stromverbrauch optimieren und die Energieeinsparungen maximieren kannst. Du kannst eine CPU-Leistungsbegrenzung aktivieren, die Aura-Beleuchtung verdunkeln und das Lüfterprofil auf einen Energiesparmodus einstellen. Du kannst auch den Energiesparplan, der in Microsoft Windows integriert ist, umschalten.

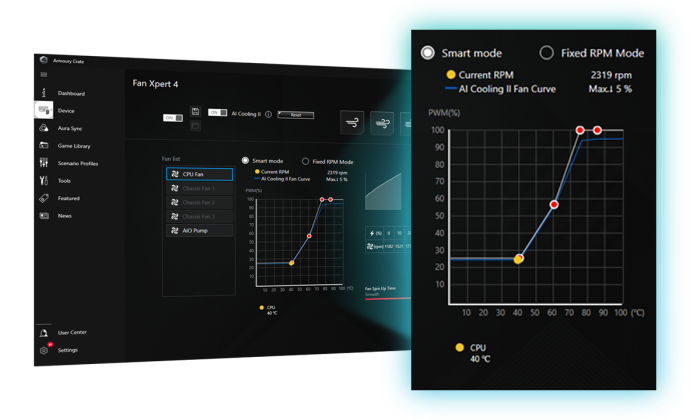

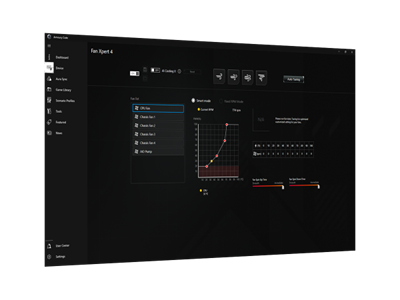

Fan Xpert 4

Flexible Steuerungen für Luft- und Wasserkühlung Flexible Steuerungen für Luft- und Wasserkühlung Die ASUS Fan Xpert 4 Software bietet eine umfassende Kontrolle über Lüfter, Wasserpumpen und All-in-One (AIO) Kühler. Egal, ob du mit Luft oder Wasser kühlst, der Auto-Tuning-Modus konfiguriert alle Parameter auf intelligente Weise mit einem einzigen Klick. Es gibt auch einen extrem leisen Modus, der die Drehzahl aller Lüfter unter das Standardminimum reduziert, damit dein System auch bei leichter Systemlast flüsterleise bleibt. Lüfter, Wasserpumpen und AiO-Kühler können auch über das UEFI-BIOS gesteuert werden.

Digi+ VRM Steuerung

Präzise digitale Leistungssteuerung Das Digi+ Spannungsreglermodul (VRM) bietet Echtzeitkontrolle über den Spannungsabfall und steuert automatisch die Frequenz und die Energieeffizienzeinstellungen. Außerdem kannst du damit deine CPU für ultimative Stabilität und Leistung optimieren.

AI Cooling ll

AI Cooling II sorgt mit einem einzigen Klick für ein ausgewogenes Verhältnis zwischen Kühlung und Lautstärke in jedem Gehäuse. Ein ASUS-eigener Algorithmus unterdrückt unnötige Geräusche, während er einen schnellen Stresstest durchführt, und überwacht dann die CPU-Temperaturen, um die Lüfter dynamisch auf die optimale Geschwindigkeit einzustellen.

UEFI BIOS

Das renommierte ASUS UEFI BIOS bietet alles, was du brauchst, um dein System zu konfigurieren, zu optimieren und abzustimmen. Es bietet sowohl intelligent vereinfachte Optionen für PC-Anfänger als auch umfassende Funktionen für erfahrene Veteranen.

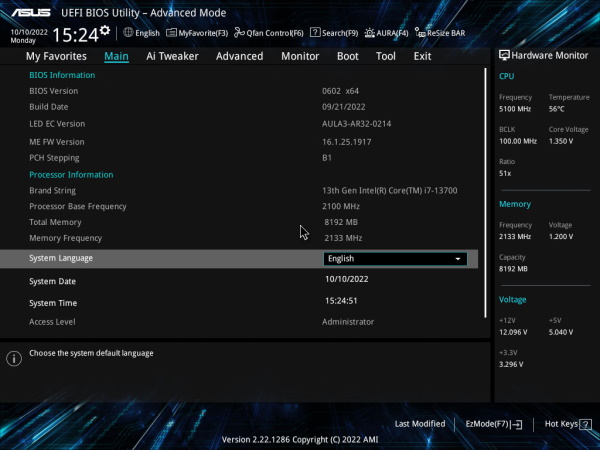

Erweiterter Modus

Fortgeschrittenes Tuning für passionierte Tweaker Ein intuitiver erweiterter Modus, der über das UEFI angeboten wird, lässt dich die volle Kontrolle übernehmen. Eine integrierte Suchfunktion erleichtert das Auffinden von Optionen und verschiedene erweiterte Funktionen ermöglichen es dir, intelligente Anpassungen vorzunehmen, damit du die Leistung genau nach deinen Wünschen einstellen kannst.

Suchfunktion

Finde schnell und einfach die Option oder Einstellung, die du brauchst.

ASUS Benutzerprofil

Übertrage die Konfigurationseinstellungen zwischen verschiedenen BIOS-Versionen oder tausche sie mit Freunden aus.

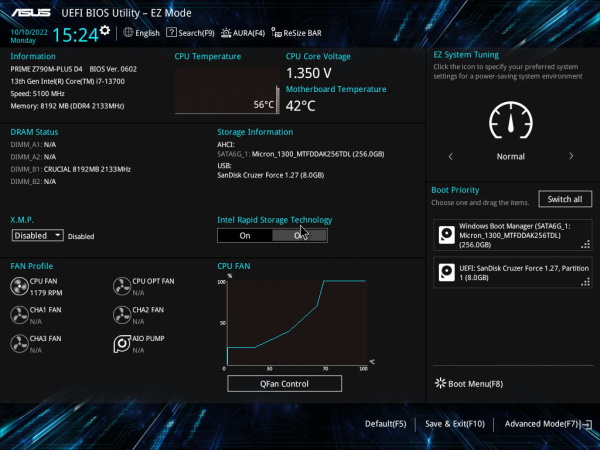

EZ-Modus

Schnelle und einfache Einrichtung Der EZ-Modus zeigt wichtige Einstellungen und Statistiken an und bietet außerdem Assistenten, Drag-and-Drop-Funktionen und die Möglichkeit, wichtige Einstellungen mit einem Klick vorzunehmen - so kannst du dein System im Handumdrehen einrichten.

Intuitive grafische Lüftersteuerung

Die Feinabstimmung einzelner Lüftereinstellungen erfolgt einfach durch Ziehen einer Kurve mit der Maus.

Aura ein/aus Modus (Stealth)

Aktiviere oder deaktiviere die Aura-RGB-Beleuchtung oder jede einzelne LED an Bord, um die Ästhetik zu verbessern.

  KÜHLUNG

Das PRIME Z790M-PLUS D4 Mainboard ist mit mehreren Onboard-Kühlkörpern und einer Reihe von Hybridlüfter-Headern ausgestattet, um sicherzustellen, dass dein System auch bei hoher Belastung kühl und stabil bleibt.

Kühlkörper

VRM-Kühlkörper und Wärmeleitpads

Die große Oberfläche der massiven Kühlkörper bedeckt die VRMs und Spulen, um die Wärmeableitung zu verbessern. Zusammen mit speziell entwickelten Wärmeleitpads verbessern sie den Wärmeübergang von den MOSFETs und Spulen für eine bessere Kühlleistung.

Kühler per Design

Das PRIME Z790M-PLUS D4 verfügt über umfassende Kühlungssteuerungen, die über die Fan Xpert 4 Software oder über das UEFI BIOS konfiguriert werden können.

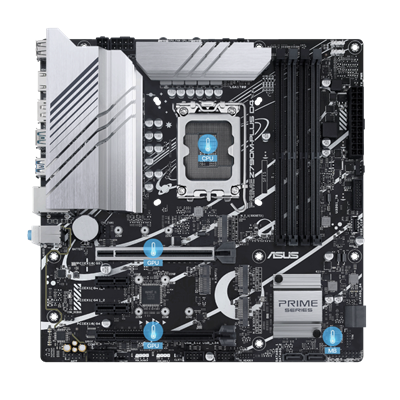

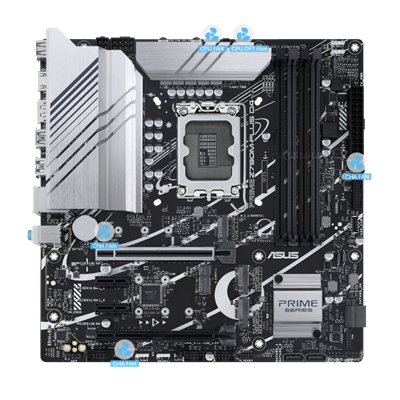

Mehrere Temperaturquellen

Jedem Anschluss kann dynamisch einer von drei Temperatursensoren zugeordnet werden. Mit Fan Xpert 4 kannst du die Temperatur der unterstützten ASUS-Grafikkarten abbilden, um die Kühlung für GPU- und CPU-intensive Aufgaben zu optimieren.

Jedem Anschluss kann dynamisch einer von drei Temperatursensoren zugeordnet werden. Mit Fan Xpert 4 kannst du die Temperatur der unterstützten ASUS-Grafikkarten abbilden, um die Kühlung für GPU- und CPU-intensive Aufgaben zu optimieren.

AIO-Pumpen-Anschluss

Ein spezieller PWM/DC-Anschluss für Custom-Wasserkühlungen.

Intelligenter Schutz

Ein spezieller integrierter Schaltkreis schützt jeden Lüfteranschluss vor Überhitzung und Überstrom.

4-Pin PWM/DC-Lüfter

Jeder Onboard-Header unterstützt die automatische Erkennung von PWM- oder DC-Lüftern.

  PERFORMANCE

Das PRIME Z790M-PLUS D4 Mainboard wurde für die hohen Kernzahlen und Bandbreitenanforderungen der Intel® Core™ Prozessoren der 13. Generation entwickelt. Das ASUS Z790 Mainboard bietet alle Grundlagen, um die tägliche Produktivität zu steigern. Dein System ist mit stabiler Leistung, intuitiver Kühlung und flexiblen Datenübertragungsoptionen einsatzbereit.

Robustes Power Design

Eine stabile Stromversorgung ist wichtig, um das letzte Quäntchen Leistung aus den Intel-Prozessoren herauszuholen. Das PRIME Z790M-PLUS D4 ist auf die Anforderungen dieser High-Core-CPUs ausgerichtet.

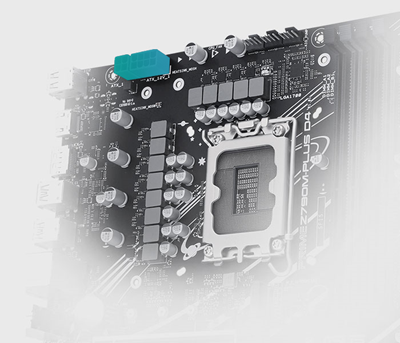

ProCool Anschlüsse

Proprietäre Anschlüsse ergänzen die Verbindung des Mainboards zum Netzteil mit 4 + 8-poligen Anschlüssen, die 12 Volt direkt an die Prozessoren weiterleiten. Jede Buchse ist mit massiven Kontakten ausgestattet, die höhere Stromstärken bewältigen können als Buchsen mit hohlen Kontakten.

Proprietäre Anschlüsse ergänzen die Verbindung des Mainboards zum Netzteil mit 4 + 8-poligen Anschlüssen, die 12 Volt direkt an die Prozessoren weiterleiten. Jede Buchse ist mit massiven Kontakten ausgestattet, die höhere Stromstärken bewältigen können als Buchsen mit hohlen Kontakten.

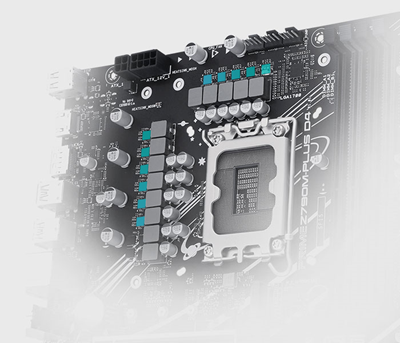

10 + 1 Teamed Power Stages

10 + 1 Power Stages kombinieren High-Side- und Low-Side-MOSFETS und Treiber in Gehäusen, die jeweils für 50 Ampere ausgelegt sind, und liefern so Leistung, Effizienz, Stabilität und Performance für die neuesten Intel-Prozessoren.

Speicher

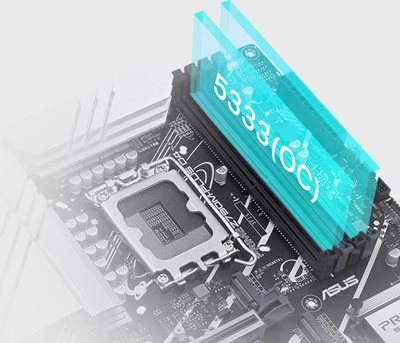

DDR4 5333 (OC)

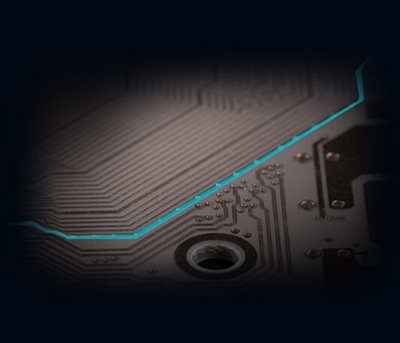

Verbesserungen am Trace-Routing-Design ermöglichen den neuesten Intel-Prozessoren einen verbesserten Zugang zur Speicherbandbreite. Die ASUS OptiMem II-Technologie bildet die Signalpfade des Speichers sorgfältig über verschiedene PCB-Lagen ab, um die Pfaddistanz zu verringern, und fügt Abschirmungszonen hinzu, die das Übersprechen deutlich reduzieren.

Verbesserungen am Trace-Routing-Design ermöglichen den neuesten Intel-Prozessoren einen verbesserten Zugang zur Speicherbandbreite. Die ASUS OptiMem II-Technologie bildet die Signalpfade des Speichers sorgfältig über verschiedene PCB-Lagen ab, um die Pfaddistanz zu verringern, und fügt Abschirmungszonen hinzu, die das Übersprechen deutlich reduzieren.

ASUS OptiMem II

Die überarbeitete Leiterbahnführung des Mainboards bietet den neuesten Intel® prozessoren einen uneingeschränkten Zugang zur Speicherbandbreite. Die ASUS OptiMem II-Technologie bildet die Signalwege des Speichers sorgfältig über die verschiedenen PCB-Schichten ab, um Durchkontaktierungen zu reduzieren, und fügt Abschirmungszonen hinzu, die das Übersprechen deutlich verringern. Vorteile von ASUS OptiMem II: Verbesserte Speicherstabilität und Kompatibilität Ermöglicht niedrigere Speicherlatenzen bei gleicher Spannung Höhere Reserven der Speicherfrequenz *Mainboards mit OptiMem II-Technologie wurden mit der HSPICE-Simulationssoftware von Synopsys getestet.

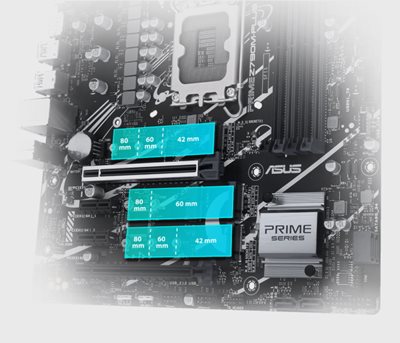

Laufwerke

Drei M.2-Steckplätze (bis zu 64 Gbit/s) Das PRIME Z790M-PLUS D4 bietet insgesamt drei M.2-Steckplätze, die Datenübertragungsgeschwindigkeiten von bis zu 64 Gbit/s über PCIe® 4.0 unterstützen und so schnellere Boot- und Ladezeiten für Betriebssysteme und Anwendungen ermöglichen. *Die tatsächliche Übertragungsgeschwindigkeit ist niedriger als die theoretische Höchstgeschwindigkeit.

Konnektivität

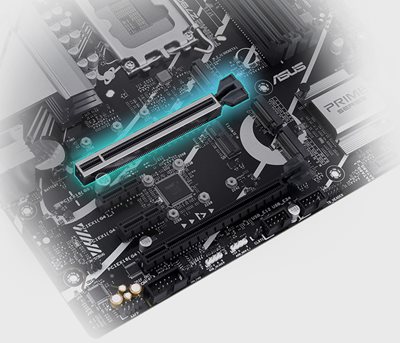

PCIe® 5.0 Steckplatz

PCIe® 5.0 bietet eine doppelt so hohe Datenübertragungsgeschwindigkeit wie PCIe® 4.0 und ist damit besonders geeignet, um neue datenintensive Aufgaben zu bewältigen. PCIe 5.0 bringt noch weitere Vorteile mit sich, wie z. B. elektrische Änderungen zur Verbesserung der Signalintegrität, abwärtskompatible CEM-Anschlüsse für Add-in-Karten und Kompatibilität mit früheren Versionen von PCI Express.

PCIe® 5.0 bietet eine doppelt so hohe Datenübertragungsgeschwindigkeit wie PCIe® 4.0 und ist damit besonders geeignet, um neue datenintensive Aufgaben zu bewältigen. PCIe 5.0 bringt noch weitere Vorteile mit sich, wie z. B. elektrische Änderungen zur Verbesserung der Signalintegrität, abwärtskompatible CEM-Anschlüsse für Add-in-Karten und Kompatibilität mit früheren Versionen von PCI Express.

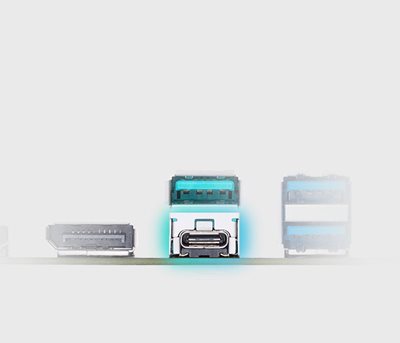

USB 3.2 Gen 2x2 Typ-C®

Eine Reihe von USB-Anschlüssen unterstützt High-End-Rigs, die mit Peripheriegeräten bestückt sind, darunter der hintere USB Typ-C-Anschluss mit ultraschnellem USB 3.2 Gen 2x2 für Übertragungsgeschwindigkeiten von bis zu 20 Gbps.

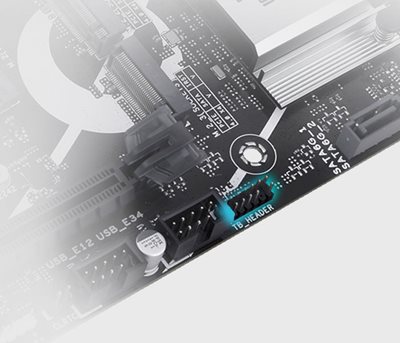

Thunderbolt™ 4 (USB4®-konform)

Das PRIME Z790M-PLUS D4 Mainboard bietet USB4® unterstützung über einen Thunderbolt™ (USB4®) Header. Mit einer ASUS-Zusatzkarte* können PRIME-Mainboards bidirektionale Geschwindigkeiten von bis zu 40 Gbit/s über ein einziges Kabel ermöglichen und gleichzeitig Strom zum Schnellladen von Geräten liefern. Außerdem verfügt diese Karte über eine Daisy-Chain-Funktion für die Verbindung mehrerer Bildschirme und unterstützt bis zu zwei Displays mit 4K-Auflösung. *Die ASUS-Zusatzkarte ist separat erhältlich.

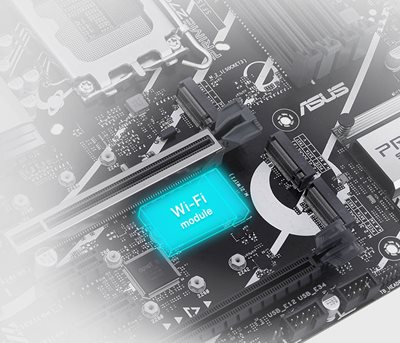

M.2 Steckplatz (Key E)

Das PRIME Z790M-PlUS D4 Mainboard verfügt über einen M.2-Steckplatz (Key E), der den Typ 2230 Wi-Fi/BT und das Intel® CNVi (Integrated Wi-Fi/BT) Modul* unterstützt *Das Wi-Fi/BT-Modul ist separat erhältlich.

Intel® 1Gb Ethernet

Intel® 1Gb-Ethernet reduziert den CPU-Overhead und bietet einen außergewöhnlich hohen TCP- und UDP-Durchsatz für schnellere und reibungslosere Datenübertragungen. Geringere CPU-Belastung  Hoher TCP- und UDP-Durchsatz

LANGuard

ASUS LANGuard ist eine Netzwerkschutzfunktion auf Hardwareebene, die eine fortschrittliche Signalkopplungstechnologie und hochwertige oberflächenmontierte Anti-EMI-Kondensatoren integriert, um den Durchsatz zu verbessern und eine zuverlässigere Verbindung zu gewährleisten.

  INDIVIDUALISIERUNG

Das PRIME Z790M-PLUS D4 Mainboard fügt die Details hinzu, die jedes Erlebnis verbessern, von exklusiven Codecs, die eine makellose Audioqualität liefern, bis hin zu intuitiven RGB-Beleuchtungssteuerungen, mit denen du dein System anpassen kannst, um einen einzigartigen persönlichen Look zu schaffen.

Audio

Hervorragendes Audio

Kombinierte Onboard-Funktionen liefern erstklassigen Klang Intelligentes Design und hochwertige Hardware sorgen für eine Audioqualität, wie du sie noch nie erlebt hast.

Audio-Abschirmung

Die Audioabschirmung sorgt für eine präzise Analog/Digital-Trennung und eine stark reduzierte multilaterale Interferenz.

Dedizierte Audio PCB Lagen

Getrennte Layer für die linke und rechte Spur sorgen dafür, dass beide Kanäle die gleiche Qualität liefern.

Premium-Audiokondensatoren

Bietet einen warmen, natürlichen und realistischen Klang mit außergewöhnlicher Klarheit und Wiedergabetreue.

Personalisierung

Aura Sync

Outshine the Competition Ein gut abgestimmtes Enthusiasten-System verdient eine passende Ästhetik. ASUS Aura bietet eine vollständige RGB-Beleuchtungssteuerung mit einer Vielzahl von Voreinstellungen für die integrierten RGB-LEDs sowie für Strips und Geräte, die an die Onboard-RGB-Header angeschlossen sind – und das alles kann mit einem ständig wachsenden Portfolio an Aura-fähiger Hardware synchronisiert werden.

Statisch

Atmen

Stroboskopieren

Regenbogen

Farbkreislauf

Sternennacht

Musik Effekt

Smart

Dunkel

Adaptive Farbe

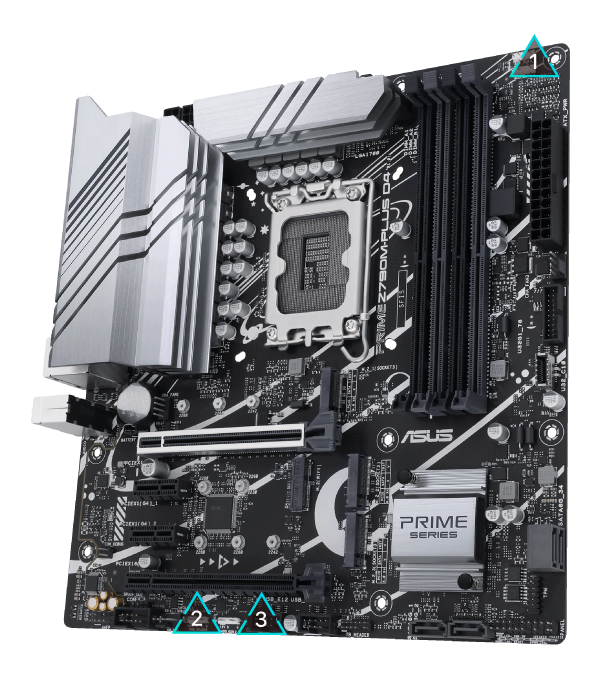

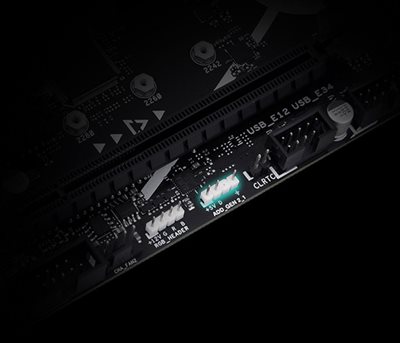

Adressierbarer Gen 2 RGB Header

Drei adressierbare Gen 2 RGB-Header können die Anzahl der LEDs auf adressierbaren RGB-Geräten der zweiten Generation erkennen, so dass die Software automatisch Lichteffekte auf bestimmte Geräte abstimmen kann. Die neuen Header sind außerdem abwärtskompatibel mit bestehenden Aura-RGB-Geräten.

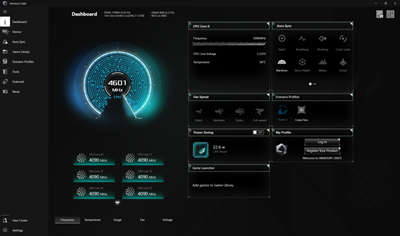

Armoury Crate

Innerhalb einer einzigen intuitiven Benutzeroberfläche bietet die Armoury Crate leicht anpassbare Aura Sync RGB-Einstellungen für jedes kompatible Gerät in deinem Arsenal sowie Steuerelemente für eine ständig wachsende Familie von ASUS-Produkten, einschließlich Tastatur- und Mauseinstellungen. Armoury Crate integriert außerdem eine Produktregistrierung und einen Newsfeed, damit du keine Updates verpasst, die für die ASUS-Community interessant sind.

Dashboard

DIY-freundlich

Q-LED Core

Die Q-LED Core-Anzeige erzeugt während des Selbsttests beim Einschalten (POST) Lichtmuster, die den Nutzern bei der Fehlersuche helfen können.

Kein DRAM erkannt

Schnelles Blinken 4 Hz (0,25 s)

Keine Grafikkarte erkannt

Langsames Blinken 1/2 Hz (2 s)

Kein Boot-Laufwerk erkannt

Sehr langsames Blinken 1/8 Hz (8 s)

Installation abgeschlossen

Dauerhaftes Leuchten

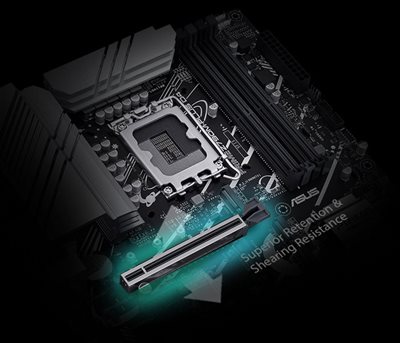

SafeSlot Core+

PCIe® 5.0 ist 2x schneller als PCIe® 4.0. Deshalb hat ASUS seinen SMT-Fertigungsprozess für den schnelleren SafeSlot Core+ angepasst, um die höchsten Datengeschwindigkeiten zu gewährleisten. SafeSlot Core+ ist eine verstärkte Metallummantelung, die einem PCIe®-Steckplatz hinzugefügt wird, um eine Karte fest zu installieren.

Überspannungsschutz

Erstklassiges Schaltungsdesign zum Schutz der Stromversorgung Ein exklusives Schaltungsdesign mit eingebauten Spannungsreglern, die dein Mainboard vor Schäden durch unerwartet hohe Spannungen von instabilen oder minderwertigen Netzteilen schützen.

Anschlussblende aus Edelstahl

3-fache Korrosionsbeständigkeit für längere Haltbarkeit Korrosionsbeständige Blende aus Edelstahl für die rückseitigen Anschlüsse aus rostfreiem Stahl, die mit Chromoxid beschichtet sind, haben eine dreimal so lange Lebensdauer wie herkömmliche Blenden.

1000+Kompatible Geräte und Komponenten

Die Prime Z790 Serie bietet hervorragende Kompatibilität mit tausenden von Komponenten und die Speicherunterstützungsliste identifiziert die Speicherkompatibilität, so dass du mehr Auswahl hast, um deinen PC sorgenfrei zu bauen.

8000+Validierungsstunden

Jedes ASUS-Mainboard wird mehr als 8.000 Stunden lang strengen Tests unterzogen, darunter Burn-In-, Umwelt-, Kompatibilitäts-, Software- und Sicherheitstests, um seine Haltbarkeit zu gewährleisten. Die Zuverlässigkeit von ASUS übertrifft die Industriestandards und stellt sicher, dass jede Komponente so konzipiert ist, dass sie in unterschiedlichen Umgebungen einwandfrei funktioniert.

Temperatur- und Feuchtigkeitstests

Sorgt dafür, dass die Komponenten extremen Bedingungen standhalten.

Thermische Messtests

Sorgt dafür, dass das System auch unter schwersten Lasten kühl und stabil bleibt.

Einstecktests

Jeder Anschluss und jede Verbindung durchläuft mehrere Installationszyklen.

Aging-Tests

Ein Aging-Test von bis zu 48 Stunden garantiert Zuverlässigkeit.

Stromverbrauchstests

Geprüft auf Energieeffizienz der Spitzenklasse.

Temperatur- und DC-Margentests

Stellt sicher, dass die Hauptplatine in der Lage ist, temperaturbedingte Spannungsschwankungen zu verkraften.

Thermoschock-Tests

Stellt sicher, dass es Temperaturschwankungen während des Transports übersteht.

Schocktests ohne Betrieb

Gefertigt, um Stößen zu widerstehen, die beim Transport auftreten können.

Burn-in-Tests

Jede Komponente wird überprüft, um einen einwandfreien Betrieb zu gewährleisten.

Installationstests

Die Platzierung der Stecker wird doppelt geprüft, um eine problemlose Installation zu gewährleisten.

Falltests

Falltests aus verschiedenen Höhen sorgen für Langlebigkeit.

Salz- und Sprühtests

Geprüft auf Zuverlässigkeit der Anschlüsse und Ausgänge, verlängerte Lebensdauer und Rostbeständigkeit.
